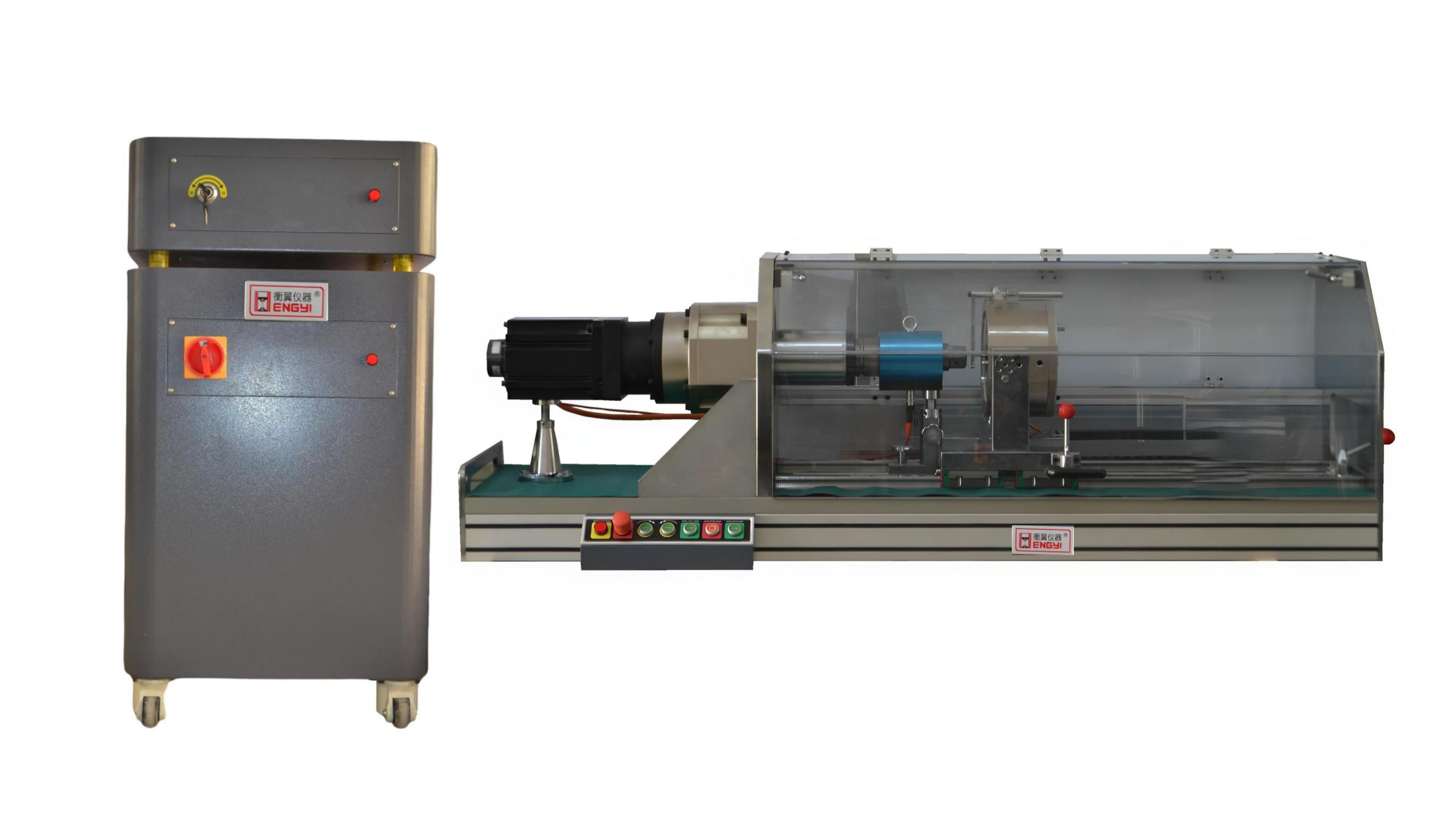

光伏支架緊固件摩擦系數試驗機核心功能特性

1?.多維度摩擦系數測試：可同步測量總摩擦系數（μtot）、螺紋摩擦系數（μth）及支承面摩擦系數（μb），支持ISO16047、GB/T16823.3等標準要求的測試流程。

具備扭矩分解能力，通過復合傳感器分離總扭矩（T）、螺紋扭矩（Tth）和頭部扭矩（Tb），精準定位摩擦來源。

?2.動態裝配工藝模擬?：

支持定扭矩擰緊、定扭角加載、循環擰緊等模式，模擬光伏支架現場安裝工況并驗證工藝有效性。

可進行鎖緊螺母的擰入/擰出扭矩測試及五次循環試驗，評估緊固件防松性能。

3.高精度數據采集與分析?：

采用雙復合傳感器（扭矩+軸力），精度達0.5級，部分進口傳感器誤差≤±0.5%。

實時繪制扭矩-軸力曲線、扭矩-時間曲線，動態顯示測試過程中軸向拉力、夾緊力等參數變化。

光伏支架緊固件摩擦系數試驗機適用標準

ISO 16047：《緊固件 扭矩/預緊力試驗》

DIN 946：《螺紋摩擦系數測定方法》

GB/T 16823.3：《螺紋緊固件緊固通則》

光伏支架緊固件摩擦系數試驗機技術參數：

型號：HY-2000N.m

1、總扭矩測量范圍（N·M）：2000N.m

2、螺紋扭矩測量范圍（N·M）：1000N.m

3、 軸向力測量范圍：5--500KN

4、 扭矩測量相對誤差：±1%

5、  扭轉角測量范圍：0-100000°（或無限）

6、扭矩測量相對誤差：±1%（實際達到±0.5%以上）

7、扭角測量相對誤差: ±1%（實際達到±0.5%以上）

8、轉角測量相對誤差: ±1%（實際達到±0.5%以上）

9、轉角速度相對誤差: ±0.5%

10、夾頭間最大間距：1000mm

11、扭轉速度：5-40R/min（可達200R/min）

12、夾持試樣尺寸：M10-M30（也可根據試樣來定）

13、主機外型尺寸：約2200×540×1250mm

14、電源功率：單相5KW

15、重量：1800KG
